Grundlegende Informationen.
Modell Nr.
ads
Kern
Multicore-
Bescheinigung
CE, ISO9001
Marke
OEM
Mantelmaterial
pe
Ursprungsort
zhejiang, china (Festland)
Betriebstemperatur
-40~+70
Zentrale Stärke
frp
Modellnummer
ads
Durchmesser
11,4mm~13,9mm
Zertifikat
ISO9001 und ce
Außenjacke
pe
Kabeltyp
Lose Rohrlitze
Anzahl der Leiter
>10,2 bis 288
Farbe
Schwarz
Transportpaket
Packed on Fumigated Iron-Wooden
Spezifikation
CE ISO9001
Warenzeichen
jinlong
Herkunft
China Zhejiang
HS-Code
8544700000
Produktionskapazität
500 Kilometer/Kilometers Per Week
Produktbeschreibung
Verpackung Und Lieferung
Verpackung Informationen: Holztrommel für den langfristigen Versand
Lieferdetails: 15~20 Tage
Spezifikationen
1. Nichtmetallisches Verstärkungselement.
2. PE oder AN Jacke
3. Spanne: 100-1000m
4. Bereiche von starkem elektrischen Feld, Multi-Donner

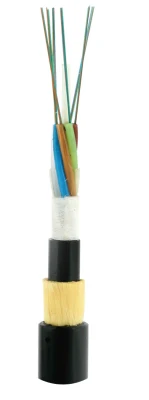

ADS-Glasfaserkabel
Nichtmetallfester Stab, selbsttragende Ausführung, gelbgefüllt, Innenmantel aus Polyethylen (PE),
Kevlar-verstärktes, TR-PE-Außenmantel Außenmantel-Glasfaserkabel für Telekommunikation
Technische Eigenschaften:
Ausgewählte hochwertige Lichtwellenleiter sorgen für hervorragende Übertragungseigenschaften das einzigartige Verfahren zur Kontrolle der Faserüberlänge bietet dem Kabel hervorragende mechanische und umweltbezogene Eigenschaften sehr strenge Material- und Fertigungskontrolle garantiert, dass das Kabel mehr als 30 Jahre stabil arbeiten kann. Durch den gesamten Querschnitt ist die wasserfeste Struktur des Kabels sehr gut feuchtigkeitsbeständig
Spezielle Gelee in den losen Schlauch gefüllt versorgt die Fasern Mit kritischem Schutz
Das zentrale Mitglied nahm ein hohes Young-Modul FRP-Mitglied an.
Verwenden Sie alle dielektrischen selbsttragenden hohen Intensität Aramid Garn oder Glas Garn sorgt für Kabel
Selbsttragend, geeignet für unterschiedliche klimatische Situation und Montagespanne
Es hat spezielle TR-Außenmantel Schutz, starke Anti-Elektro-Korrosion Fähigkeit mit guter Anti-Elektromagnetismus Fähigkeit

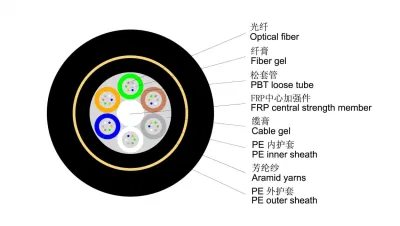

Die Verseilungseinheit der losen Rohrstruktur bietet folgende Merkmale:
Nichtmetallisches zentrales Verstärkungselement (FRP)
Kevlar mit hohem Modularbaustein als Verstärkungselement
PE oder AN Jacke
Leichtigkeit, kleiner Außendurchmesser, keine Torsion, hohe Zugfestigkeit und geeignet für große Spannweite
Hohe modulare Elastizität, geeignet für große Spannungsbeanspruchung
Kleiner Wärmeausdehnungskoeffizient
Ausgezeichnete elektrische Erosionsbeständigkeit
Gute Vibrationsfestigkeit
Blitzfrei und elektrisch-magnetischer Interrupt
Eigenschaften der Anwendung:
Installation auf demselben Mast oder Turm mit Hochspannungsleitung innerhalb von 220kv.
Nicht auf elektrische Phasenleiter oder Masseleitung angewiesen, kann auf einem elektrischen Stromkreis ausgeführt werden.
Kommunikation und elektrische Energieübertragung sind unterschiedliche Systeme, und Installation, Wartung und Reparatur können ohne Einfluss aufeinander betrieben werden
Berechnen Sie das elektrische Feld und Durchhang genau durch Computer, um den besten Aufstellungsort zu ermitteln.
Verpackung Informationen: Holztrommel für den langfristigen Versand
Lieferdetails: 15~20 Tage
Spezifikationen
1. Nichtmetallisches Verstärkungselement.
2. PE oder AN Jacke
3. Spanne: 100-1000m
4. Bereiche von starkem elektrischen Feld, Multi-Donner
ADS-Glasfaserkabel
Nichtmetallfester Stab, selbsttragende Ausführung, gelbgefüllt, Innenmantel aus Polyethylen (PE),
Kevlar-verstärktes, TR-PE-Außenmantel Außenmantel-Glasfaserkabel für Telekommunikation
Technische Eigenschaften:
Ausgewählte hochwertige Lichtwellenleiter sorgen für hervorragende Übertragungseigenschaften das einzigartige Verfahren zur Kontrolle der Faserüberlänge bietet dem Kabel hervorragende mechanische und umweltbezogene Eigenschaften sehr strenge Material- und Fertigungskontrolle garantiert, dass das Kabel mehr als 30 Jahre stabil arbeiten kann. Durch den gesamten Querschnitt ist die wasserfeste Struktur des Kabels sehr gut feuchtigkeitsbeständig
Spezielle Gelee in den losen Schlauch gefüllt versorgt die Fasern Mit kritischem Schutz
Das zentrale Mitglied nahm ein hohes Young-Modul FRP-Mitglied an.
Verwenden Sie alle dielektrischen selbsttragenden hohen Intensität Aramid Garn oder Glas Garn sorgt für Kabel
Selbsttragend, geeignet für unterschiedliche klimatische Situation und Montagespanne
Es hat spezielle TR-Außenmantel Schutz, starke Anti-Elektro-Korrosion Fähigkeit mit guter Anti-Elektromagnetismus Fähigkeit
Die Verseilungseinheit der losen Rohrstruktur bietet folgende Merkmale:
Nichtmetallisches zentrales Verstärkungselement (FRP)
Kevlar mit hohem Modularbaustein als Verstärkungselement
PE oder AN Jacke
Leichtigkeit, kleiner Außendurchmesser, keine Torsion, hohe Zugfestigkeit und geeignet für große Spannweite
Hohe modulare Elastizität, geeignet für große Spannungsbeanspruchung
Kleiner Wärmeausdehnungskoeffizient
Ausgezeichnete elektrische Erosionsbeständigkeit
Gute Vibrationsfestigkeit
Blitzfrei und elektrisch-magnetischer Interrupt
Eigenschaften der Anwendung:
Installation auf demselben Mast oder Turm mit Hochspannungsleitung innerhalb von 220kv.
Nicht auf elektrische Phasenleiter oder Masseleitung angewiesen, kann auf einem elektrischen Stromkreis ausgeführt werden.
Kommunikation und elektrische Energieübertragung sind unterschiedliche Systeme, und Installation, Wartung und Reparatur können ohne Einfluss aufeinander betrieben werden
Berechnen Sie das elektrische Feld und Durchhang genau durch Computer, um den besten Aufstellungsort zu ermitteln.
| Elemente | Einheit | A | B | C | D | E | F | |
| Spanne | M | 100 | 200 | 300 | 400 | 500 | 600 | |
| Außendurchmesser | Mm | 11,6 | 12 | 12,3 | 12,5 | 12,8 | 13,8 | |
| Gewicht | PE -Ummantelung | Kg/km | 124,2 | 131,1 | 136,3 | 141,4 | 146,5 | 165,9 |
| An der Schleuse | 132,6 | 139,9 | 145,3 | 150,7 | 156 | 176,3 | ||
| Querbereich | Mm 2 | 105,68 | 112,7 | 117,9 | 123,07 | 128,19 | 150,21 | |
| Bereich des Stärkesteftemals | Mm 2 | 5,67 | 10,2 | 13,62 | 17,02 | 20,43 | 26,1 | |
| RTS | Kn | 8,5 | 15,3 | 20,4 | 25,5 | 30,6 | 39,1 | |
| MOTS | Kn | 3,4 | 6,12 | 8,16 | 10,2 | 12,24 | 15,64 | |
| EDS | Kn | 2,13 | 3,83 | 5,1 | 6,38 | 7,65 | 9,78 | |
| Ultimativer , außergewöhnlicher Stress | Kn | 5,1 | 9,18 | 12,24 | 15,3 | 18,36 | 23,46 | |
| Modul | Kn/ mm 2 | 8,44 | 12,52 | 15,27 | 17,79 | 20,11 | 21,71 | |
| Wärmeausdehnungskoeffizient | 10 -6 / | 9,32 | 5,28 | 3,78 | 2,8 | 2,12 | 1,42 | |
| Quetschfestigkeit | Betrieb | N/10cm | 1000 | 1000 | 1000 | 1000 | 1000 | 1000 |
| Installation | N/10cm | 2200 | 2200 | 2200 | 2200 | 2200 | 2200 | |
| Sicherheitsfaktor | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | 2,5 | ||
| Min . Biegeradius | Betrieb | Mm | 174 | 180 | 185 | 188 | 192 | 207 |
| Installation | Mm | 290 | 300 | 308 | 313 | 320 | 345 | |
| Temperatur | Installation | -10~+60 | -10~+60 | -10~+60 | -10~+60 | -10~+60 | -10~+60 | |
| Verkehr | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | ||
| Betrieb | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | -40~+70 | ||
| Sag (5mm Eislast | PE | % | 0,72 | 0,84 | 1,06 | 1,28 | 1,47 | 1,57 |
| Durchschnitt 20) | BEI | 0,76 | 0,9 | 1,12 | 1,35 | 1,54 | 1,63 | |
| Fasersortierung | Multimodus | G,651 | A1a:50/125 Uhr | Abgestufte Faser mit Index |
| A1b:62.5/125 Uhr | ||||
| Singlemode | G,652 (A, B, C) | B1,1:herkömmliche Glasfaser | ||
| G,652D | B2: Nullabgleich verschoben | |||
| G,655 | B1,2 :Cut-off Wellenlänge verschoben | |||
| G,657 (A1,A2 ,B3) | B4: Wichtigste technische Daten für positiv | |||
| Dispersionsversetzte Singlemode -Glasfaser | ||||
| Element | Technologieparameter |
| Kabeltyp | ADS |
| Kabelspezifikation | |
| Faserfarbe | Blau, orange, grün, braun, grau, Weiß, rot, schwarz |
| Glasfasertyp | SM |
| Farbe der Hülle | Schwarz |
| Ummanteltes Material | LSZH |
| Kabeldurchmesser mm | 15max |
| Kabelgewicht kg/km | 170max |
| Min. Biegeradius | 10D |
| Min. Biegeradius (Abriß des Messdraht ) mm | 10 (statisch) 20 (dynamisch) |
| Dämpfung dB/km | |
| Kurze Spannung N | |
| Kurze Quetschzeit N/100mm | |
| Betriebstemperatur | -40~+70 |
