Grundlegende Informationen.

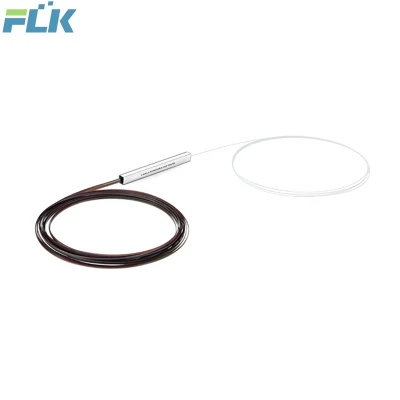

Produktbeschreibung
Funktionen
1) geringer Einfügungsverlust
2) niedrige PDL
3) Kompakte Bauweise
4) gute Gleichmäßigkeit von Kanal zu Kanal
5) Breite Betriebswellenlänge: Von 1260nm bis 1650nm
6) Breite Betriebstemperatur: Von -40ºC bis 85ºC
7) hohe Zuverlässigkeit und Stabilität
Anwendungen Compliance
1) kann für FTTX-Systeme verwendet werden 1) Telcordia GR-1209-CORE-2001
2) Passive optische Netzwerke (PON) 2) Telcordia GR-1221-CORE-1999
3) CATV TV-NETZWERKE (CATV) 3) JD/T1117-2001
4) Optische Signalverteilung
1xN SPS-Splitter – Spezifikationen
| Port-Konfiguration | 1x2 | 1x4 | 1x8 | 1 x 16 | 1x32 | 1x64 | |
| Glasfasertyp | SMF28-e oder kundenseitig angegeben | ||||||
| Betriebswellenlänge (nm) | 1260~1650 | ||||||
| Einfügungsdämpfung (dB) | Typisch | 3,7 | 6,8 | 10,0 | 13,0 | 16,0 | 19,5 |
| Max | 4,0 | 7,2 | 10,5 | 13,5 | 16,9 | 21,0 | |
| Gleichmäßigkeit des Verlusts (dB) | Max | 0,4 | 0,6 | 0,8 | 1,2 | 1,5 | 2,5 |
| Rückflussdämpfung (dB) | Min | 50 | 50 | 50 | 50 | 50 | 50 |
| Polarisationsabhängiger Verlust (dB) | Max | 0,2 | 0,2 | 0,3 | 0,3 | 0,3 | 0,4 |
| Richtwert (dB) | Min | 55 | 55 | 55 | 55 | 55 | 55 |
| Wellenlängenabhängiger Verlust (dB) | Max | 0,3 | 0,3 | 0,3 | 0,5 | 0,5 | 0,8 |
| Temperaturstabilität (-40~85 ºC) (dB) | Max | 0,5 | 0,5 | 0,5 | 0,8 | 0,8 | 1,0 |
| Betriebstemperatur (ºC) | -40~85 | ||||||
| Lagertemperatur (ºC) | -40~85 | ||||||
| Verpackungsgröße (mm) | 50 x 7 x 4 | 60 x 12 x 4 | 80 x 20 x 6 | 100 x 40 x 20 | |||
Fügen Sie pro Anschluss weitere 0,2dB Verluste hinzu.
2xN SPS-Splitter – Spezifikationen
| Port-Konfiguration | 2x2 | 2x4 | 2x8 | 2 x 16 | 2 x 32 | 2 x 64 | ||
| Glasfasertyp | SMF28-e oder kundenseitig angegeben | |||||||
| Betriebswellenlänge (nm) | 1260~1650 | |||||||
| Einfügungsdämpfung (dB) | Typisch | 3,8 | 7,4 | 10,8 | 14,2 | 17,0 | 21,0 | |
| Max | 4,2 | 7,8 | 11,2 | 14,6 | 17,5 | 21,5 | ||
| Gleichmäßigkeit des Verlusts (dB) | Max | 1,0 | 1,4 | 1,5 | 2,0 | 2,5 | 2,5 | |
| Rückflussdämpfung (dB) | Min | 50 | 50 | 50 | 50 | 50 | 50 | |
| Polarisationsabhängiger Verlust (dB) | Max | 0,2 | 0,2 | 0,4 | 0,4 | 0,4 | 0,5 | |
| Richtwert (dB) | Min | 55 | 55 | 55 | 55 | 55 | 55 | |
| Wellenlängenabhängiger Verlust (dB) | Max | 0,8 | 0,8 | 0,8 | 0,8 | 0,8 | 1,0 | |
| Temperaturstabilität (-40~85 ºC) (dB) | Max | 0,5 | 0,5 | 0,5 | 0,8 | 0,8 | 1,0 | |
| Betriebstemperatur (ºC) | -40~85 | |||||||
| Lagertemperatur (ºC) | -40~85 | |||||||
| Verpackungsgröße (mm) | 50 x 7 x 4 | 60 x 12 x 4 | 80 x 20 x 6 | 100 x 40 x 20 | ||||
Fügen Sie pro Anschluss weitere 0,2dB Verluste hinzu.
Bestellinformationen
| FPS | XXX | X | XX | X | XX | X | X |
| Port-Konfiguration | Eingangsfasertyp | Länge Der Input-Faser | Ausgangsfasertyp | Ausgangsfaserlänge | Eingangsanschluss | Ausgangsanschluss | |
| F=Fiberlink | 102 = 1x2 | B = 250um reine Glasfaser | 10 = 1,0m | B = 250um reine Glasfaser | 10 = 1,0m | 0=Keine | 0=Keine |
| P=SPS-Splitter | 104 = 1x4 | L= 900um lose Röhrchen | 15 = 1,5m | 15 = 1,5m | 1=FC/UPC | 1=FC/UPC | |
| S=reine Glasfaser | 108=1x8, | T = 900um fester Puffer | 20 = 2,0m | 20 = 2,0m | 2-FC/APC | 2-FC/APC | |
| 116 = 1 x 16 | … … | 3=SC/UPC | 3=SC/UPC | ||||
| 132 = 1x32 | 4=SC/APC | 4=SC/APC | |||||
| 164 = 1x64 | 5=LC/UPC | 5=LC/UPC | |||||
| 202 = 2x2 | 6=LC/APC | 6=LC/APC | |||||
| 204=2x4 | X=angepasst | X=angepasst | |||||
| 208=2x8, | |||||||
| 216 = 2x16 | |||||||
| 232 = 2x32 |
Frage:kann ich vor der Bestellung ein Muster haben?
Ja, natürlich werden wir kostenlose Proben, wenn Wert billig ist. Aber ohne Versandkosten.
Frage:wie sieht es mit der Vorlaufzeit aus?
Normalerweise etwa 7-14 Tage
Frage:wie steht es mit dem MOQ?
500pcs normalerweise pro Farbe für Glasfaserkabel.bei Bedarf den Vertrieb konsultieren.
Frage:welche Transportart?
UPS/DHL/TNT/Fedex/Aramex/Sea/Air usw.
Frage:kann ich Logo auf den Produkten platzieren?
Ja, natürlich, wir tun OEM und ODM aslo.
Frage:Was sind die Lieferbedingungen?
EXW oder FOB ist unsere Hauptlieferfrist.
